Схемы систем производственного водоснабжения

 Вода на промышленных предприятиях необходима на хозяйственно-питьевые нужды, на пожаротушение, а также для проведения технологических процессов.

Эффективность работы любого промышленного предприятия во многом зависит от организации снабжения его водой требуемых параметров. Соответствующими свойствами используемой воды и ее расходами, а также сооружением эффективных систем водоснабжения в значительной степени определяется качество и себестоимость выпускаемой продукции. Подача неподготовленной воды приводит к появлению брака, перерасходу топлива и электроэнергии, снижению производительности технологического оборудования и аварийному выходу из строя их элементов.
Для обеспечения надежного и качественного снабжения предприятий водой на каждом из них создается специальная система водоснабжения.

Система водоснабжения: основные понятия и определения

Система водоснабжения промышленного предприятия представляет собой комплекс сооружений, оборудования и трубопроводов, обеспечивающих забор воды из природного источника, очистку и ее обработку, транспортирование и подачу воды потребителям требуемых расходов и качества.
В системах технического водоснабжения предусматриваются также сооружения и оборудование, необходимое для приема отработавшей воды и подготовки ее для повторного использования, а также станции очистки сточных вод.
Требования к качеству воды хозяйственно-питьевого назначения и воды, идущей на технические цели (технической воды) различны. Поэтому на большинстве промышленных предприятий сооружают отдельную объединенную систему хозяйственно-питьевого и противопожарного водоснабжения и отдельную систему технического водоснабжения.
В некоторых случаях, например, на предприятиях пищевой промышленности, где значительная доля воды должна соответствовать требованиям ГОСТ 2874-82 «Вода питьевая» создают единую систему водоснабжения.
А на предприятиях с высокой пожароопасностью вынуждены создавать отдельные системы противопожарного водоснабжения.

Источники водоснабжения

Потребность предприятия в воде всех категорий удовлетворяется из природных источников, которые должны соответствовать следующим основным требованиям:
а) обеспечивать бесперебойное получение необходимого предприятию количества воды с учетом перспективы его развития;
б) подавать воду такого качества, которое в наибольшей степени отвечает требованиям потребителей или позволяет достичь его за счет простой и экологичной обработки исходной воды;
в) обеспечивать возможность подачи воды потребителям с наименьшей затратой средств;
г) обладать такой мощностью, чтобы расчетный отбор воды из него не нарушал сложившуюся экологическую систему.
Правильное решение вопроса о выборе источника водоснабжения для конкретного потребителя требует тщательного изучения и анализа водных ресурсов района, в котором расположен потребитель.
Для водоснабжения промпредприятий используются поверхностные и подземные воды. Поверхностные источники – это реки, озера, реже моря; подземные источники – грунтовые и артезианские воды, и родники.

Вода в большинстве рек обладает значительной мутностью, высоким содержанием органических веществ и бактерий, а часто и значительной цветностью. Наряду с этим речная вода характеризуется относительно небольшой жесткостью.
Вода озер обычно отличается весьма малым содержанием взвешенных веществ (т.е. малой мутностью). Качество всех поверхностных вод сильно зависит от атмосферных осадков и таяния снегов, в период паводков их мутность и бактериальная загрязненность возрастает, а жесткость снижается.
Подземные воды, как правило, не содержат взвешенных веществ (т.е. весьма прозрачны), обладают низкой бактериальной загрязненностью, но наряду с этими положительными качествами во многих случаях сильно минерализованы. В зависимости от характера растворенных в них солей, они могут обладать теми или иными отрицательными свойствами: повышенной жесткостью, наличием неприятного привкуса и некоторыми другими.

Вопрос о выборе источника водоснабжения является одним из главных при проектировании систем производственного водоснабжения, т.к. он определяет наличие в ее составе тех или иных сооружений, а, следовательно, стоимость строительства и эксплуатации.
При выборе источника водоснабжения следует учитывать качество воды и его мощность.
Выбор источника воды определяется главным образом местными природными условиями, поэтому предварительно проводятся топографические, гидрологические, санитарные и другие изыскания.

• Для хозяйственно-питьевого водоснабжения рекомендуется использовать подземные источники воды, отказ от которых требует всестороннего обоснования. СНиП 2.04.02-84 запрещает использовать подземные воды питьевого качества для нужд, не связанных с хозяйственно-питьевым водоснабжением.
• При наличии нескольких источников воды прибегают к технико-экономическому сравнению возможных вариантов.
• Для забора воды из природного источника и частичной очистке ее сооружаются водозаборные сооружения (ВЗС).
• Выбор источника должен производиться согласно ГОСТ 17.1.1.04-80.

Характеристика подземных вод

Подземные воды образуются вследствие просачивания в землю атмосферных и поверхностных вод. Подземные воды могут быть безнапорными и напорными (артезианскими).
Безнапорные воды заполняют водоносные горизонты не полностью и имеют свободную поверхность.
Безнапорные подземные воды первого от поверхности земли водоносного горизонта называются грунтовыми. Грунтовые воды характеризуются повышенной загрязненностью, поэтому при их использовании в большинстве случаев необходима очистка.
Напорные (артезианские) воды заполняют водоносные горизонты полностью. Артезианские воды, как привило, характеризуются высоким качеством и в большинстве случаев для хозяйственно-питьевых целей могут использоваться без очистки.
В колодцах или скважинах, вскрывающих напорные водоносные горизонты, вода поднимается до некоторой пьезометрической линии. Если пьезометрическая линия проходит выше поверхности земли, то наблюдается излив воды.
Уровень воды, устанавливающийся в колодце при отсутствии забора воды, называется статическим. При безнапорных водах статический уровень совпадает с уровнем подземных вод, в при напорных водах – с пьезометрической линией.
При откачке воды из колодца уровень ее снижается, причем тем больше, чем интенсивнее откачка. Такой уровень называется динамическим.
Безнапорные и напорные воды могут выходить на поверхность земли в виде родников. Выход безнапорных вод называют нисходящим ключом. Ключевая вода отличается высоким качеством и может использоваться без очистки.

Классификация систем водоснабжения

Системы водоснабжения классифицируются по следующим признакам:
- по виду водоисточника – с использованием поверхностных вод; с использованием подземных вод; смешанные;
- по способу подъема воды – нагнетательный, в которых вода к потребителям подается насосами; самотечные (гравитационные); комбинированные;
- по назначению – технологические, хозяйственно-питьевые, противопожарные, объединенные;
- по видам обслуживаемых объектов – городские, промышленные, сельские;
- по территориальному охвату водопотребителей – местные (локальные), предусматривающие водоснабжение отдельных объектов (предприятия, фермы, группы зданий), централизованные, обепечивающие водой всех потребителей, расположенных в данном городе, поселке;
- по характеру использования воды – прямоточные, в которых воду после однократного использования выпускают в канализацию, прямоточные с повторным использованием воды, оборотные, в которых воду после использования для технических целей очищают и охлаждают, затем многократно используют на том же объекте;
- по надежности – одной из 3 х категорий в зависимости от вида промышленного предприятия и требований бесперебойности подачи воды.

Система водоснабжения должна обладать определенной степенью надежности, т. е. Обеспечивать снабжение потребителей водой без снижения установленных показателей своей работы в отношении количества и качества подаваемой воды (перерывы в подаче воды, снижение подачи воды, ухудшение её качества в недопустимых пределах).

После определения необходимого объема водопотребления объекта и сбора сведений о возможных для использования природных источниках, выбирается конкретный источник водоснабжения и намечается схема системы водоснабжения.

Перечислим основные элементы систем водоснабжения и укажем их назначение:

• Водозаборные сооружения, предназначенные для забора воды из природного источника и первичной очистки её.
• Водоподъемные сооружения, т. е. насосные станции, подающие под необходимым напором воду к местам её очистки, хранения или потребления.
• Сооружения для очистки и улучшения качества природной воды – станции ХВО.
• Водоводы и водопроводные сети, служащие для транспортирования и подачи воды потребителям.
• Регулирующие и запасные ёмкости, предназначенные для сохранения и аккумулирования воды.
• В системах оборотного водоснабжения есть также сооружения для очистки и охлаждения отработанной воды. Кроме того, во всех системах производственного водоснабжения существуют сооружения для очистки сточных вод.

Система водоснабжения представляет собой сложный комплекс сооружений, взаимосвязанных в работе. Сооружения должны быть рассчитаны так, чтобы обеспечивалась их четкая работа в общей цепи, а потребитель в результате получал нужное количество воды заданного качества под необходимым напором.
С этой целью для каждого из сооружений строго установлены расчетные расходы:
Максимальный суточный расход, на который рассчитываются водозаборные сооружения, очистная станция, резервуар и насосные станции первого и второго подъема.
Средний часовой расход в сутки наибольшего водопотребления, необходимый для установления расчетной (средней) часовой производительности водозаборных сооружений, очистной станции и расчета водоводов первого подъема.
Максимальный часовой и соответствующий ему секундный расход воды, на которые рассчитывается водопроводная сеть и производительность насосной станции при подаче пожарного или максимального хозяйственного расхода без напорно-регулирующих сооружений.

Схемы систем производственного водоснабжения

Системы водоснабжения устраивают по определенным схемам, которые представляют собой совокупность сооружений водопровода и последовательность расположения их на местности.
Проектирование любого водопровода начинается с вычерчивания его схемы в плане и определения состава сооружения.
Обычно в начальной стадии проектирования составляют две (или более) возможные схемы водоснабжения, которые являются вариантами проекта будущего водопровода. Затем проводится технико-экономический расчет – сравнение вариантов, выбирают наивыгоднейший.

По выбранной схеме окончательно проектируют и рассчитывают все устройства СПВ.
Существуют 3 основные схемы системы водоснабжения: прямоточная схема, прямоточная с повторным использованием воды и оборотная. Существуют также комбинированные схемы водоснабжения. Название систем водоснабжения в инженерной практике повторяет название соответствующей схемы.

Ту или иную схему СПВ реализуют в зависимости:
1. от мощности источника и его характеристики (поверхностные или подземные воды, качества воды в нем и т.д.);
2. удаленности источника воды от промплощадки;
3. требований, предъявляемым предприятием к качеству воды;
4. характера загрязнения воды после ее использования;
5. климатических условий местности.

Прямоточная схема системы водоснабжения

При работе прямоточной системы (рисунок 1.1) из источника водоснабжения забирается все необходимое потребителям количество воды. Поэтому, производительность водозаборных устройств, очистных сооружений и насосов первого подъема приходится выбирать из условий покрытия полной потребности предприятия в воде за сутки максимального водопотребления. Это увеличивает размеры и мощности этих элементов, а, следовательно, удорожает их. Возрастает и потребление электроэнергии. Кроме того, требуется выбрать источник с достаточным дебитом воды. Недостатком прямоточной системы является и то, что отработавшая вода сбрасывается в природные водоемы, дебит которых должен позволять поглотить эти сбросы без нарушения экологического равновесия.

Прямоточная схема применяется для хозяйственно-питьевого и противопожарного водоснабжения, т.к. повторное использование воды этими потребителями исключается! Данная схема водоснабжения реализуется в пищевой и фармацевтической промышленностях как технологические.

1 – речной водозабор;  2 – насосная станция 1-го подъема; 3 – станция водоочистки; 4 – насосная станция 2-го подъема; 5 – подающий трубопровод; 6 – промпредприятие;	7 – трубопровод отработанной воды;  8 – станция очистки сточных вод; 9 – сброс воды в реку; 10 – водоохлаждающее устройство; 11 – сборная камера; 12 – насосная станция оборотной воды.

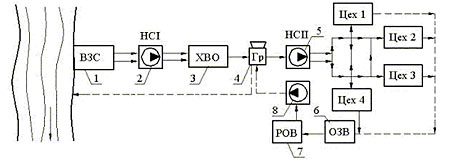

Рисунок 1.1 – Прямоточная схема системы производственного водоснабжения	Рисунок 1.2 – Схема системы производственного водоснабжения с повторным использованием воды

Схема системы производственного водоснабжения с повторным использованием воды

Если среди потребителей технической воды имеется потребитель с большим расходом, сбросная вода от которого по количеству и всем параметрам может удовлетворять остальных потребителей, то в этих случаях применяют систему повторного использования воды (рисунок 1.2). Эта система работает по прямоточному режиму, но из источника забирается только то количество воды, которое необходимо потребителю с большим расходом, а остальные используют его сбросную воду.
Данная система позволяет сократить количество забираемой природной воды и сбрасываемых стоков, снизить производительность и удешевить всю систему водоснабжения.

Оборотная схема системы производственного водоснабжения

Оборотные системы открывают большие возможности в удешевлении системы водоснабжения, сокращении потребления свежей воды и сбросов загрязненных стоков.
Для создания оборотной СПВ используется то обстоятельство, что 70…85% технической воды в технологических аппаратах только нагреваются и после охлаждения могут использоваться повторно. В данных системах можно использовать и ту часть технической воды, которая загрязняется сравнительно легко удаляемыми примесями. После очистки вода (около 15%) повторно используется.

В системе оборотного водоснабжения (рисунок 1.3) насосы НСII подают воду через водопроводную сеть потребителям. Нагревшаяся и загрязнившаяся у потребителей вода по системе трубопроводов направляется на станцию очистки загрязненных вод (ОЗВ). Прошедшая очистку, но еще теплая вода собирается в резервуаре (РОВ), а из него насосами станции оборотной воды (НОВ) подается на охлаждающие устройства (Гр). Охлажденная в нем вода опять подается потребителям насосами НСII.

1 – водозаборное сооружение;  2 – насосная станция 1-го подъема;  3 – станция очистки природной воды;  4 – охлаждающая установка;  5 – насосная станция 2 подъема;  6 – станция очистки загрязненных вод;  7 – резервуар очищенной воды;  8 – насосная станция оборотной воды.

Рисунок 1.3 – Оборотная схема системы производственного водоснабжения

При работе оборотной системы часть воды теряется: с уносом, испарением и продувкой из охлаждающих устройств; с утечками через неплотности и за счет сброса в канализацию воды загрязняющейся у потребителя примесями, не разрешающими ее повторное использование. Для компенсации этих потерь из природного источника забирается соответствующее количество воды и насосами НС I направляется на станцию ХВО. Очищенная вода сливается в бассейн охлаждающих устройств. Для поддержания солевого баланса из бассейна ведется непрерывная продувка части воды в канализацию.

Оборотные системы сооружаются как по техническим условиям, экологическим требованиям и экономическим соображениям.

По техническим условиям применения данной системы может оказаться просто необходимо потому, что дебет имеющегося природного водоисточника недостаточен для осуществления прямоточного водоснабжения.

Необходимость оборотных систем обуславливается и экологическими требованиями. Применение оборотных систем позволяет снизить количество сбросов загрязненной воды в водоемы. Наиболее ценны с экологической точки зрения оборотные системы без сброса продувки – бессточные системы. В бессточных (замкнутых) системах водоснабжения на предприятиях вместо свежей воды используется доочищенная до норм качества технической воды смесь промышленных и бытовых сточных вод, предварительно прошедшая биологическую очистку. Биологически очищенные сточные воды, используемые в техническом водоснабжении, должны отвечать техническим, экономическим и санитарно-гигиеническим требованиям. Но и при соблюдении соответствующих норм такая вода не может использоваться в пищевой, мясомолочной и фармацевтической промышленностях.

Из экономических соображений использование оборотных систем водоснабжения позволяет снизить затраты на сооружение водозаборных устройств, насосных станций первого подъема, водоводов, очистных сооружений природной воды и канализационных линий.

Автор:
ктн доцент ПТЭ Арсенов Владимир Георгиевич
