Автоматизация тепловых пунктов. Часть I

 Несмотря на то, что разработке «Правил проектирования тепловых пунктов» было отведено очень ограниченное время, этот документ оказался полезным, хотя в нем был допущен ряд неточностей и даже ошибок.

Тем не менее, имеющиеся в «Правилах» неточности никак не влияют в худшую сторону на общий смысл этих «Правил». Поэтому далее по тексту будет просто пояснено, как следует решать ту или иную задачу по автоматизации тепловых пунктов, чтобы обеспечить их нормальную работу, соблюдая выполнение требований «Правил проектирования» по общему смыслу, даже если в отдельных пунктах этого документа или в приведенных в нем рисунках есть неточности или ошибки.

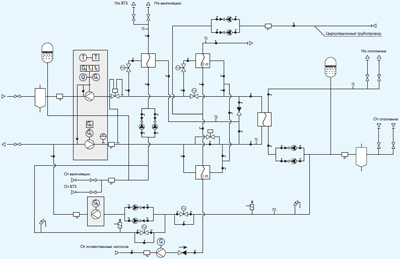

Описание порядка и рекомендаций по автоматизации тепловых пунктов начнем с узла ввода. В качестве примера рассмотрим схему автоматизации тепловых пунктов (рис. 1), довольно часто встречающуюся в проектах, и на основе этого примера рассмотрим и другие возможные проектные решения. Разделение тепловых пунктов на центральные и индивидуальные в статье не делается, поскольку подход к решениям по их автоматизации одинаков.

Компоновка теплового пункта

Узел ввода начинается с головных задвижек на прямом и обратном сетевых трубопроводах. Как правило, перед головными задвижками проходит «граница проектирования» тепловых пунктов. Головные задвижки могут быть с ручным приводом и с электроприводом, в зависимости от диаметра условного прохода этих задвижек. Если головные задвижки с электроприводом, они должны открываться и закрываться оператором с помощью кнопок управления. Возможны решения по автоматическому закрыванию таких задвижек при некоторых аварийных ситуациях, например, значительных утечках теплоносителя в помещении теплового пункта, то есть при резком падении давления сетевого теплоносителя в обратном сетевом трубопроводе со стороны теплового пункта.

Далее, за головными задвижками размещается узел учета расхода тепловой энергии и теплоносителя. Узел учета разрабатывается по соответствующим правилам, изданным отдельной брошюрой. В обязательном порядке в узле учета должны использоваться два расходомера – на прямом и обратном сетевых трубопроводах. Кроме того, расходомер должен устанавливаться на линии подпитки систем отопления и вентиляции и каких-либо других систем с замкнутым контуром, которые могут использовать тепло сети в тепловом пункте, если принято независимое присоединение этих систем к тепловой сети.

Узлы учета тепловой энергии, по требованиям норм, должны быть в любом тепловом пункте – либо для коммерческого учета расхода тепловой энергии и теплоносителя, либо для технологического учета, позволяющего контролировать рациональное использование тепловой энергии и теплоносителя.

Между головными задвижками и узлом учета не должно быть никаких приборов и отборных устройств, кроме отбора подпиточного теплоносителя из обратного сетевого трубопровода.

На прямом сетевом трубопроводе после головных задвижек могут и должны быть грязевики и фильтры, а также манометры, как на прямом, так и на обратном трубопроводах для контроля давления в сети. Все другое оборудование должно размещаться только после узлов учета, то есть учет расхода тепловой энергии и теплоносителя, подаваемого в тепловой пункт из сети, должен быть реальным. Грязевик или фильтр (или и то и другое на обратном сетевом трубопроводе) на узле ввода размещаются перед приборами узла учета со стороны теплового пункта.

Если теплоноситель подается в тепловой пункт из тепловой сети, то за узлом учета по прямому потоку теплоносителя в обязательном порядке следует устанавливать регулятор разности давлений для поддержания постоянной разности давлений между прямым и обратным сетевым теплоносителем.

Смысл установки регулятора разности давлений заключается в том, что, поддерживая постоянную заданную разность давлений, обеспечивается более точное распределение теплоносителя в сети, исключается возможность использования более мощными потребителями тепла большего количества теплоносителя в холодное время года за счет менее мощных. Об ограничении потребления теплоносителя и порядке организации этого ограничения будет еще сказано дальше. Кроме того, постоянная заданная разность давлений стабилизирует поток теплоносителя в системах теплового пункта, что обеспечивает повышение качества регулирования заданных параметров.

Далее, после узла ввода к сетевым трубопроводам присоединяется система водоподготовки для калориферов приточных вентиляционных систем и калориферов первого подогрева центральных кондиционеров.

Поскольку приведенный пример показан с независимой системой теплоснабжения приточных вентиляционных систем и кондиционеров, то пока речь пойдет об автоматизации таких систем. О системах с зависимым присоединением будет сказано ниже.

Поддержание температурных параметров теплоносителя для калориферов приточных вентиляционных систем и для калориферов первого подогрева центральных кондиционеров должно выполняться по температурному графику в зависимости от температуры наружного воздуха и с контролем температуры обратного сетевого теплоносителя – в обязательном порядке, если теплоноситель поступает из городской сети, и, по усмотрению заказчика и проектировщиков, если теплоноситель поступает из местной котельной.

Чем больше присоединено к котельной потребителей, тем больше необходимость в контроле температуры обратного сетевого теплоносителя. Схема подключения теплоносителя к системе вентиляции строится и автоматизируется так же, как и для систем отопления с независимым присоединением.

Смысл такого контроля обратного сетевого теплоносителя заключается в том, что не исключены случаи, особенно в переходные периоды с зимы на весну и с осени на зиму, когда обратный сетевой теплоноситель в тепловом пункте может иметь завышенную температуру по сравнению с требованиями температурного графика. Это возможно потому, что разность температур наружного воздуха между ночью и днем может быть достаточно значительной и ночью необходимо подавать из сети в тепловые пункты теплоноситель с более высокой температурой, но, поскольку емкость тепловой сети велика, то, несмотря на то, что источнику теплоснабжения уже поступила команда понизить температуру сетевого теплоносителя с повышением температуры наружного воздуха, порция теплоносителя с завышенной для этого момента температурой еще в тепловой сети.

Поэтому температура обратного сетевого теплоносителя в тепловом пункте, после отдачи необходимого количества тепла потребителям, может быть выше требуемой по температурному графику. На этот момент необходимо переключиться на поддержание температуры обратного теплоносителя, что будет способствовать более быстрому выходу источника теплоснабжения на требуемый в данный момент времени режим поддержания температуры сетевого теплоносителя.

У всех электронных регуляторов, предназначенных для работы по температурному графику для регулирования температурных параметров теплоносителя в системах вентиляции и отопления, в программе уже заложено автоматическое переключение при соответствующих создавшихся условиях с поддержанием температуры теплоносителя, подаваемого потребителю, на поддержание температуры обратного сетевого теплоносителя и обратно. У свободно программируемых контроллеров это необходимо учитывать при программировании.

В «Правилах проектирования тепловых пунктов» на рисунках датчик контроля температуры обратного теплоносителя показан на трубопроводе обратного теплоносителя циркуляционного контура, а не на трубопроводе обратного сетевого теплоносителя, что неверно. Емкость циркуляционного контура достаточно велика. Как на нем отбирается теплоноситель – проконтролировать достаточно сложно. Поэтому, пока датчик температуры, установленный на обратном трубопроводе циркуляционного контура, отреагирует на завышение температуры теплоносителя в циркуляционном контуре, через регулирующий клапан, установленный на прямом трубопроводе сетевого греющего теплоносителя, и через теплообменник пройдет в обратный сетевой трубопровод огромное количество сетевого теплоносителя с завышенной температурой, чего быть не должно.

По этой причине датчик температуры, предназначенный для контроля и регулирования температуры теплоносителя в системе поддержания температурных параметров теплоносителя по сетевому температурному графику, должен устанавливаться в обратном сетевом трубопроводе сразу после теплообменника. Это относится как к системе теплоснабжения калориферов приточных вентиляционных систем, так и к системе отопления, присоединенной к теплосети по независимому способу.

Не следует путать вопросы, связанные с регулированием параметров, и вопросы, касающиеся просто диспетчерского контроля параметров, позволяющего отслеживать штатную работу систем и нештатные ситуации. Какие параметры следует контролировать дополнительно – решает проектировщик.

Циркуляционные насосы для системы теплоснабжения калориферов приточных вентиляционных систем, как правило, следует применять с частотным преобразователем, поскольку не все приточные вентиляционные системы могут работать одновременно, а давление в системе (точнее – разность давлений) должно быть величиной постоянной.

В этом случае должна поддерживаться разность давлений между подающим и обратным трубопроводами системы при изменении количества теплоносителя, поступающего к потребителям, то есть к калориферам. Контроль разности давлений в данном случае эквивалентен контролю расхода. При включении или выключении систем изменяется сопротивление сети, следовательно, при постоянной разности давлений изменяется количество теплоносителя (скорость протекания) в системе. Компенсация «лишнего» теплоносителя обеспечивается пневмобаком в системе подпитки.

Если в замкнутой системе контролировать только давление, то оно изменится при отключении или подключении потребителей максимум на 2 м вод. столба. Датчик просто не отреагирует на такое изменение давления.

Частотные преобразователи для замкнутых систем (любых), как для циркуляционных насосов, так и для циркуляционно-повысительных в тепловых пунктах, подчеркиваю, что речь идет только о тепловых пунктах, нет смысла использовать, если мощность насосов менее 4 кВт. Просто такие насосы, за счет их «подсаживания», сами справляются со сложившейся ситуацией. Мощность, которая снимается частотными преобразователями с такими насосами, практически равна или меньше мощности, которую теряют насосы сами за счет «подсаживания».

Далее к сетевым трубопроводам могут быть присоединены теплообменники для второго подогрева систем кондиционирования воздуха со своими циркуляционными насосами. Если на объекте есть какие-то еще потребители тепла, например бассейн, то далее может быть присоединен теплообменник для обогрева пола со своими циркуляционными насосами и теплообменник для подготовки теплой воды для бассейна со своими насосами. Поскольку для второго подогрева систем кондиционирования воздуха, для обогрева пола, для ванны бассейна требуется теплоноситель с постоянной заданной температурой, то регулирование этой температуры производится уже не по температурному графику, а просто датчик температуры устанавливается на трубопроводе, подающем подогретый теплоноситель циркуляционного контура к потребителю.

Следует иметь в виду, что все датчики, которые участвуют в процессе регулирования (а не защиты), должны устанавливаться как можно дальше от теплообменников, насколько может позволить помещение теплового пункта. Чем больше емкость объекта регулирования (от источника регулирующего воздействия до датчика), тем меньше будет соотношение между временем запаздывания (есть такое понятие в автоматике) и постоянной времени регулирования, что обеспечит более устойчивое регулирование параметров.

При постоянном количестве циркулируемого теплоносителя частотные преобразователи не нужны. Циркуляционные насосы любой системы работают постоянно при ее использовании.

Затем к сетевым трубопроводам присоединяются теплообменники системы горячего водоснабжения.

Об этом читайте во второй части статьи.

И. Д. Степанов

Источник: цикл публикаций, рассматривающих наиболее характерные нерациональные, малоэффективные, не соотносящиеся с действующими нормативными документами решения при проектировании инженерных систем жилых и общественных зданий, и размещенных на сайте www.abok.ru
