Диспетчеризация инженерных систем зданий

диспетчеризация инженерных системСовременные жилые многоквартирные дома и коттеджи, бизнес-центры, общественно-административные, торговые и промышленные здания насыщены большим количеством различных технических средств и сложными инженерными системами, такими как:

  • вентиляция и кондиционирование воздуха
  • горячее и холодное водоснабжение
  • канализация
  • теплоснабжение
  • пожарная и охранная сигнализация
  • противопожарная система и система дымоудаления
  • освещение и аварийное освещение
  • телефонная связь
  • спутниковое и эфирное телевидение
  • охранное телевидение
  • система контроля и управления доступом
  • парковочная система
  • охранное видеонаблюдение
  • лифтовое оборудование и эскалаторы
  • электроснабжение и система контроля энергоснабжения
  • система часофикации
  • и другие системы жизнеобеспечения.

Внедрение системы диспетчеризации здания позволяет оптимизировать работу инженерных систем в зависимости от условий окружающей среды, времени суток, и т.д., повысить надежность всей системы, а также существенно снизить энергопотребление.
Системы диспетчеризации инженерных систем здания направлены на то, чтобы проводить мониторинг инженерных систем и выводить данные об их состоянии на пульт, с которого диспетчер может регулировать необходимые параметры.
Диспетчеризация позволяет контролировать различные процессы, происходящие на удаленных объектах, изменять параметры устройств, которые обслуживают данные объекты, а также просматривать протоколы их работы.
Например, диспетчер может в любое время и наглядно получить информацию о температуре теплоносителя, температуре обратного трубопровода, температуре в помещениях, почасовой архив температурно-временных параметров объекта.
Также такая система может вести учет расхода электроэнергии, воды, газа, и других коммунальных ресурсов.
Более того, данная система информирует диспетчера о возможных неполадках в работе инженерных систем и напоминает о необходимости проведения профилактических и ремонтных работ. При возникновении чрезвычайных ситуаций она приведет в действие необходимое оборудование и оповестит обитателей здания о путях и способах эвакуации.

В качестве основных информационных функций система диспетчеризации должна включать:

  • контроль основных параметров состояния оборудования;
  • визуализация информации о состоянии оборудования;
  • управление уставками;
  • оперативная индикация, регистрация, сигнализация отклонений в работе оборудования;
  • протоколирование работы оборудования и действий персонала.

Для увеличения экономической целесообразности наиболее оптимально включить в систему диспетчеризации следующий минимальный набор инженерных систем:

  • система вентиляции, кондиционирования воздуха, холодоснабжения
  • система канализации
  • система отопления и горячего водоснабжения
  • система контроля энергоснабжения
  • система лифтового хозяйства
  • система пожаротушения
  • система освещения.

Автоматизированные системы диспетчеризации

Автоматизированная система диспетчеризации и управления предназначена для обеспечения оперативного круглосуточного наблюдения, регистрации состояния внутренних инженерных систем, диагностики и централизованного управления.
Автоматизированная система диспетчеризации строится на базе совокупности контроллеров, автономно поддерживающих, например, заданные температуру и влажность в помещениях, и, имеющих интерфейс для обеспечения дистанционного контроля из центрального диспетчерского пульта.
Для установления связи между управляющими контроллерами и технологическим оборудованием служат датчики КИП и исполнительные механизмы системы автоматики, которые относятся к нижнему уровню автоматизации.
Датчики предназначены для измерения параметров среды (влажность, температура, давление, объем, скорость и направление ветра, скорость потока жидкости, освещенность и другие) и преобразования этих физических параметров в сигналы, удобные для передачи на расстояние.
Все технологические данные поступают на единый сервер диспетчеризации, способный обрабатывать и хранить необходимые объемы информации. В зависимости от вида сигнала формируются тревожные, аварийные или системные сообщения, которые архивируются в долговременное хранилище, доступное в любую минуту.
Аварийные сигналы сопровождаются звуковыми сигналами и выводом на экран диспетчера информации о месте и характере аварии, а также список мероприятий, предусмотренных для этого случая.

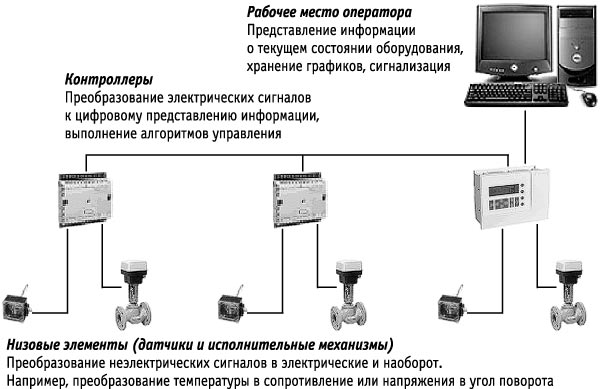

При этом диспетчерская станция (рабочее место оператора) - это обычнй персональный компьтер. Примерная схема (упрощенная) системы диспетчеризации изображена на рисунке 1.

диспетчеризация инженерных систем

Рис.1. Система диспетчеризации и управления

Автоматизированные системы диспетчеризации принимают и обрабатывают данные отдельных систем, обеспечивают их архивацию, оперативно и круглосуточно отображают события, управляют контролируемыми объектами, формируют отчеты.

Диспетчеризация системы холодоснабжения осуществляет:

  • мониторинг состояния и аварийных сигналов холодильной машины (чиллера):
  • разрешение включения/выключения;
  • контроль основных технологических параметров;
  • управление местными доводчиками температуры (фанкойлами);
  • изменение режимов работы;
  • изменение уставок;
  • мониторинг температуры воздуха, состояние системы, аварий.

Автоматизированная система управления вентиляцией и кондиционированием воздуха выполняет:

  • контроль перепада давления на фильтре, вентиляторе и за насосами на теплоносителе и холодоносителе
  • регулирование температуры и влажности приточного воздуха и в помещениях
  • управление электродвигателями вентиляторов и насосов, электроприводами клапанов наружного воздуха, на теплоносителе и холодоносителе
  • управление воздушными завесами и отопительными агрегатами

Диспетчеризация системы отопления и горячего водоснабжения:
Диспетчеризация данной системы предполагает типовую схему отопления и водоснабжения, где один контур управления представляет зависимую от времени года систему управления температурой воды с компенсацией по температуре наружного воздуха. Второй контур позволяет управлять горячим водоснабжением в здании.

Контроллер должен позволять:

  • регулировать температуру обратной воды, поддерживая заданное значение температуры.
  • поддерживать входные параметры воды (давление, температура, расход);
  • осуществлять мониторинг состояния и аварий (температура и давление воды или пара в первичном и вторичном контуре);
  • контролировать учет тепла и расхода воды.

Автоматизация систем водоснабжения позволяет осуществлять переключение и управление системами водоснабжения, водоочистки и выполняет:

  • управление насосами
  • подключение аварийных систем водоснабжения
  • сигнализация о засорении фильтров
  • информация об утечках в системе
  • своевременное отключение систем
  • включение резервного насоса при остановке рабочего
  • отключение насоса при включении пожарных насосов
  • контроль перепада давления

Диспетчеризации системы энергоснабжения позволяет осуществлять следующие функции:

  • контроль наличия напряжения
  • мониторинг состояния и электрических параметров вводов;
  • АВР – автоматический выбор режимов по состоянию параметров;
  • мониторинг аварий;
  • мониторинг систем резервного питания (дизель, УПС);
  • контроль наработки систем;
  • учет энергоснабжения.

Автоматизированная система управления энергоснабжения объектов позволяет осуществить автоматизацию энергоснабжения объекта. То есть, есть возможность, без участия человека, осуществить переключения с одного электрического ввода на другой потребителя, включить дизель-генератор в случае отсутствия энергоснабжения с вводов, также осуществить отключение/включение элетропотребителей, в зависимости от того к какой степени важности этот потребитель принадлежит, подключить в систему источник бесперебойного питания.

Но при этом инженерные сети зданий нельзя рассматривать как автономные. Их взаимосвязанная работа особенно важна при возникновении условий работы на переходных режимах и в критических ситуациях. Например, система холодоснабжения не должна бороться против системы теплоснабжения здания.
Современное здание напоминает единый организм, в котором каждая система должна работать совместно с другими, чтобы обеспечивать комфортную и безопасную среду обитания для живущих или работающих в нем людей.
